| 類型 : | 有線電視設備 |
| 功能 : | 光學接收 |
| 認證 : | ISO, RoHS |
| 條件 : | 最新 |
| 材料 : | PC+ABS |
| 顏色 : | 灰白色+黑色 |
| 型號: | HSGS10076 |
| 運輸包裝: | 珍珠棉+紙箱 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 60(L)x60(W)x20(H)mm |
| 海關編碼 : | 8517622990 |

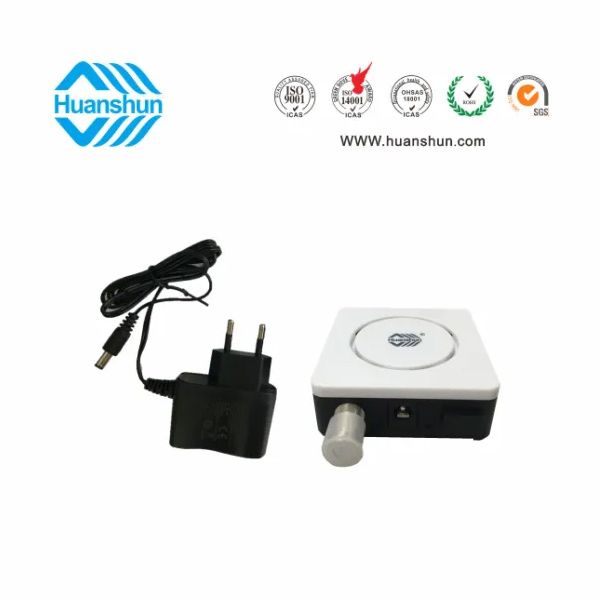

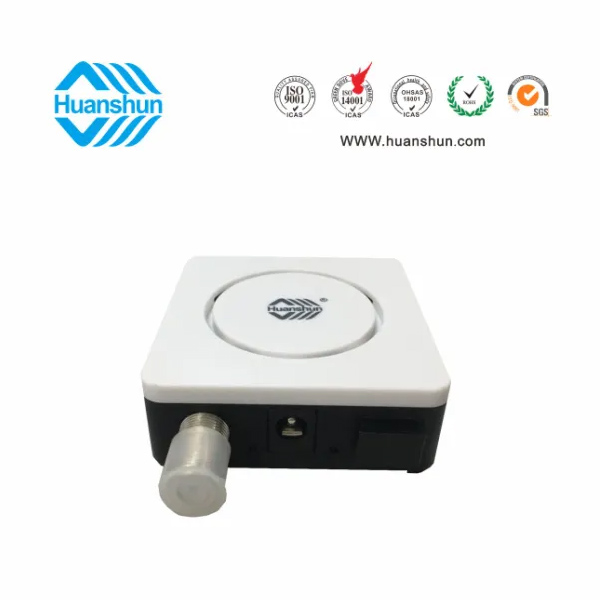

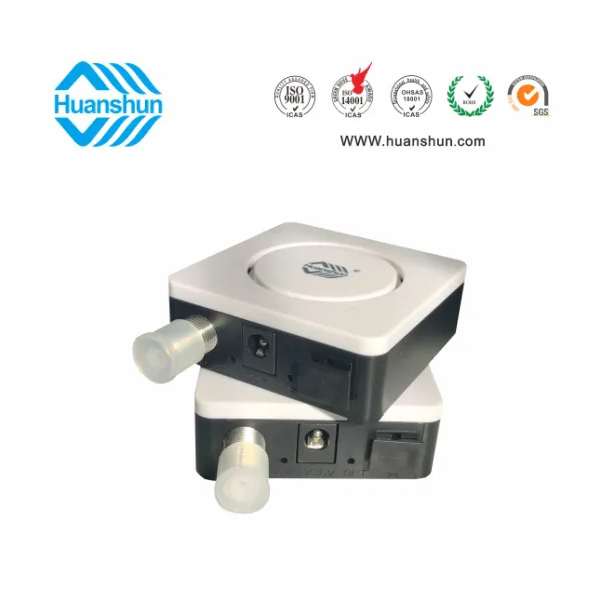

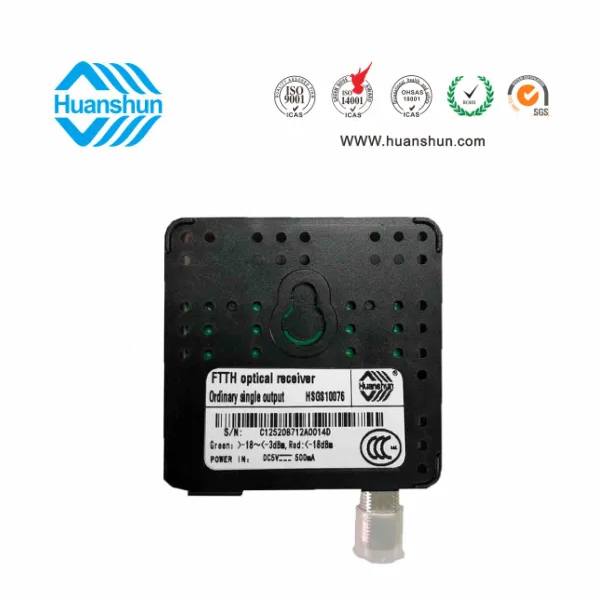

環順的HSGS10076光接收機是專為CATV網絡的FTTH 應用而設計的入戶型光接收機。具有結構小巧緊湊、式樣美觀、 應用方便等 特點，在高達1000Mhz的帶寬下能夠提供穩定的輸出電平和優異的性能指標，具有極寬的光功率工作范圍。
本系列產品選用超低光功率接收技術，全砷化鎵放大，光控AGC功能，光接收功率在-15～-5dBm時RF76dBuv穩定輸出。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作帶寬；
█ 穩定可靠AGC控制功能，-15～-5dBm/RF76dBuv恒定輸出；
█ 完善的浪涌抑制電路，改善抗雷擊和預防浪涌沖擊的能力；
█ 電源、光功率工作狀態LED顯示；
█ 低功耗設計，整機功耗小于2.0W；
█ 主機性能通過國家廣播電影電視總局檢測中心檢測，并獲得廣播電視設備器材入網認定證書；
█ 整機性能通過電磁兼容和安全性能檢測。獲國家強制性產品（CCC）認證。
| 項 目 | 單位 | 性能指標 | ||
| 光 學 特 性 | 光接收波長范圍 | nm | 1200/1600 | |
| 響應度 | A/W | ≥0.85/≥0.9 | ||
| 接收光功率范圍 | dBm | -2～-18（建議-9～-12） | ||
| 光反射損耗 | dB | ≥50 | ||
| 光纖連接器 | / | SC/APC | ||
| 射頻特性 | 帶寬/不平度 | MHz/dB | 47～1000/≤±1 | |
| 輸出電平 | dBuv | 76±1(-15～-5dBm) | ||
| 反射損耗 | dB | ≥14（特性阻抗75Ω） | ||
| RF輸出接口 | / | 公制或英制（1路輸出） | ||
| MER（閉均衡） | dB | ≥25（64QAM）≥31（256QAM) | -12dBm接收，光鏈路94數字頻道 | |
| MER（開均衡） | dB | ≥32（64QAM）≥34（256QAM) | ||
| 誤碼率（BER） | / | ≤1×10-4 | 至少測100個比特 | |
| CNR/CTB/CSO | dB | ≥44≥58≥58（-9dBm/76dBuv時） | ||
| 其它 | 供電/功耗 | V/W | 外置AC155~255V→DC5/2 | |
| 工作/儲存溫度 | ℃ | -30～55/-40～75 | ||
| 工作/儲存濕度 | % | 5～80（不冷凝） | ||
| 結構尺寸 | mm | 60×60×20 | ||
CATV RF信號經外調制或直調制光發射機，調制成1550段（1535～1565nm）光信號，經過EDFA或EYDFA光放大，然后再通過光分路（ODF）到用戶接收，光接收功率一般設計在-12～-9dBm， 應用HSGS10076光接收機RF76dBuv±1輸出。詳見以下示意圖：
| 產品名稱 | 型號 | 技術參數 |
| FTTH光接收機 | HSGS10076 | 穩定可靠AGC控制功能，-15～-5dBm/RF76dBuv恒定輸出 |
