| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備, Signal Monitoring Equipment |
| 認證 : | ISO |
| 條件 : | 最新 |
| 型號: | HSGF2600 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 92*80*25mm |
| 海關編碼 : | 8517622990 |

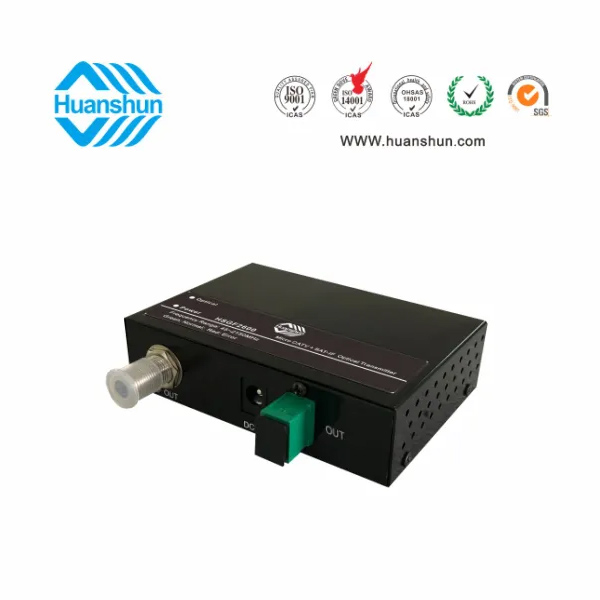

HSGF2600有線電視和衛星中頻小功率光發送機，它工作于CATV 45-862MHz和SAT-IF 950-2150MHz帶寬，也可單獨工作于CATV或SAT-IF頻段，經全砷化鎵低噪聲放大加載到1310nm或1550nm同軸型光發管上，并輸出對應波長及相關規格光功率的光信號。為配合衛星高頻頭極化和22K選擇方式，本機增設選擇開關并配合電源指示燈對應電源和22K在線狀態，即13V POWER綠燈，13V+22K POWER綠燈閃爍，18V POWER紅燈，18V+22K POWER紅燈閃爍；Optical燈代表光發功率大小，>1.5mW綠燈，>1mW～<1.5mW黃燈，<1mW紅燈。使用本機可通過光纖實現高質量、長距離傳輸，適用于研究所、學校、運營商衛星異點接收及小區個人用戶使用。
高品質：獨創的光發預放RF控制和預失真技術，保證光傳輸系統獲得最優化的CNR、CTB和CSO指標；
靈活性：該機迷你鐵盒機型，小巧玲瓏，外置電源，放置在那都合適；
直觀性：工作電源和22K選擇開關與指示燈配合，光功率大小與指示燈對應， 應用方便且一目了然。
外置電源：抗雷擊型開關電源，CCC、UL等認證。
序號 | 項目 | 單位 | 性能參數 | 備注 | |
1 | 光學指標 | 激光器類型 | / | 同軸型/FP/DFB | |
2 | 光波長 | nm | 1310/1550±10 | ||
3 | 等效噪聲強度 | dB/Hz | ≤-145 | ||
4 | 光調制方式 | / | 直接調制 | ||
5 | 光輸出功率 | mW | ≥2mW | ||
6 | 光連接器形式 | / | SC/APC | ||
7 | CATV | 工作帶寬 | MHz | 45-862(不平度±1dB） | |
8 | RF輸入電平 | dBuv | 75-85 | ||
9 | RF反射損耗 | dB | ≥16（RF阻抗75Ω） | 按GB/T11381.14.2.2.2.5 | |
10 | CNR/CTB/CSO | dB | 48/62/60 | 按GY/T143-2000.6.2.4/5/6 | |
11 | SAT -IF | 工作帶寬 | MHz | 950-2150(不平度±2.5dB） | |
×12 | RF輸入電平 | dBuv | 68-88 | 總輸入功率 | |
13 | IMD | dBC | -40 | 總輸入功率≤-20dBm | |
14 | RF反射損耗 | dB | ≥12（RF阻抗75Ω） | ||
15 | 其它性能 | 供電及功耗 | V/W | AC90～255V→DC12V1A/8 | |
16 | 工作溫度 | ℃ | -5～50 | 相對濕度20～85% | |
17 | 貯存溫度 | ℃ | -25～75 | ||
18 | 機盒規格 | mm | 92×80×25 | ||
產品名稱 | 型號 | 技術參數 |
CATV&SAT-IF光發送機 | HSGF2600-1302 | RF工作帶寬45～2150MHz，光輸出功率有2或3mW可選，型號后綴13代表1310nm波長，15則代表1550nm波長，最后2位數字02表示2mW，03則表示3mW，RF接口F型公制或英制（訂貨時說明），光輸出接口SC/APC |
| HSGF2600-1303 | ||
| HSGF2600-1502 | ||
| HSGF2600-1503 |
